基于ZYNQ MPSoC 在多轴伺服电机驱动器中的架构设计与工程实践

#fpga开发#嵌入式硬件#arm开发#人工智能#语音识别

一、引言

在工业机器人、数控机床、导弹舵机、相控阵列天线、自动化产线等高精工业场景中，多轴伺服电机独立控制 + 高精度同步是核心刚需。

目前行业主流两种传统方案都存在明显瓶颈：

  1. 纯 DSP 软件方案：串行中断执行，单 DSP 算力有限，很难做多轴高精度控制；多 DSP 并联成本高、集成度低、轴间容易不同步。
  2. 纯 FPGA 硬件方案：并行实时性强，但速度环、位置环算法写死在硬件里，通用性差、参数配置与算法迭代极不灵活。

MPSoC 多处理器片上系统的出现，完美解决了以上痛点。通过ARM+FPGA/DSP 异构架构 + 软硬件协同设计，单芯片内部集成主控、多轴伺服控制、工业通信、信号采集等全部功能，兼顾高实时性、高同步精度、算法灵活性、高集成度。

本文基于学术工程实测案例 + 工业落地经验，完整拆解 MPSoC 多轴伺服架构、设计思路、实验效果、硬件平台适配，适合做运动控制、伺服 驱动 、FPGA/MPSoC 硬件开发工程师参考。

二、传统多轴伺服方案对比与痛点

2.1 三种主流方案优缺点

表格

方案类型

优点

致命缺点

单 DSP 方案

开发简单、算法灵活、成本低

串行处理实时性差，多轴同步弱，不适合高精多轴

纯 FPGA 硬件方案

并行运算、延时极低、适合电流环

速度 / 位置环算法固化，难改参数、通用性差

分立 DSP+FPGA

各司其职、性能尚可

板级连线复杂、干扰大、集成度低、体积大

2.2 行业真实诉求

  • 单片芯片实现多轴独立互不干扰 + 精准同步
  • 电流环微秒级低延时，速度环响应快、稳态误差小
  • 软硬件可裁剪，支持后期算法升级、参数在线配置
  • 原生适配 EtherCAT、CAN、以太网、编码器差分接口

正是这些需求，让MPSoC 异构架构成为多轴伺服的最优落地方案。

三、基于 MPSoC 的多轴伺服整体架构设计

3.1 核心设计思想：软硬件协同分工

这是 MPSoC 做多轴伺服最关键的设计原则：

  • FPGA 硬件逻辑做固定、高实时任务电流矢量控制、Clark/Park 逆变换、CORDIC 正余弦计算、相电流 AD 采集、编码器位置速度解算、SVPWM 波形生成。控制频率可达100kHz，延时极小。

  • ARM / 软核软件做灵活、可迭代任务速度环 PID、位置环闭环、多轴轨迹规划、上位机通信、核间数据交互、参数配置、故障逻辑。控制频率25kHz，方便改算法、调参数。

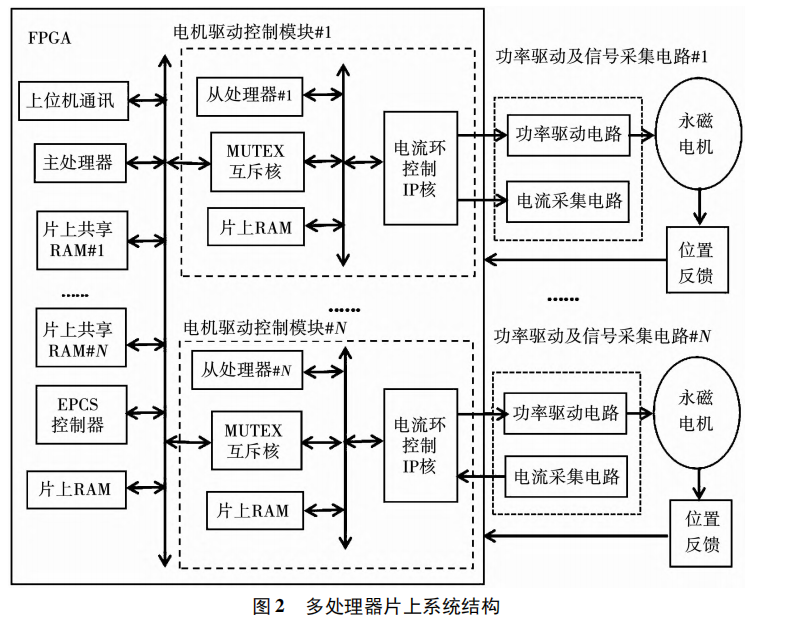

3.2 MPSoC 片上系统整体框图

plaintext

上位机通讯模块        ↓主处理器 ←→ MUTEX互斥核 ←→ 片上共享RAM        ↓┌─────┬─────┬─────┐│从核1│从核2│从核N│  多轴从处理器阵列└─────┼─────┼─────┘    ↓      ↓      ↓电流环IP1 电流环IP2 电流环IPN    ↓      ↓      ↓功率驱动&信号采集 → 永磁同步电机

架构亮点

  1. 单片 FPGA/MPSoC 内部完成所有控制，无需外部多芯片互联；
  2. 每一路电机对应独立控制模块，并行运行、互不干扰；
  3. MUTEX 互斥核 + 共享 RAM，保证多核通信无冲突、同步精度高；
  4. 预留 EPCS 配置、PLL 时钟、JTAG 调试、工业网口等标准模块。

3.3 单轴伺服控制模块内部结构

单轴模块构成：从处理器 + 片上 RAM + 电流环硬件 IP 核 + 总线交互接口

  • 电流环 IP：Verilog 硬件实现，模块化封装，可直接复用；
  • 从处理器：C 语言开发，负责速度环 PID、中断调度、与 IP 核交互；
  • 片上 RAM：存放程序、运行变量，保证实时加载与运算。

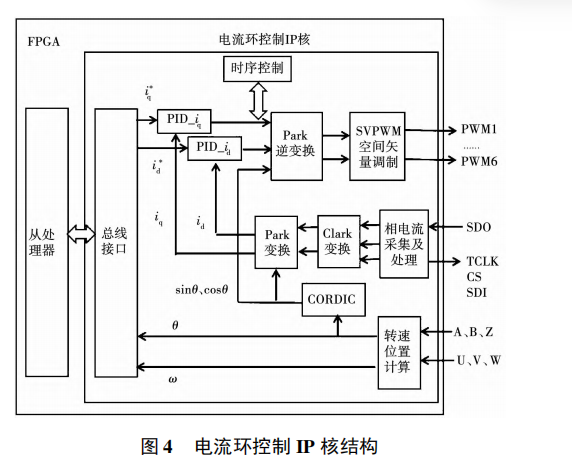

3.4 电流环 IP 核内部时序流程

采样 → 相电流处理 → Clark 变换 → Park 变换 → 电流 PID → 逆 Park → SVPWM → 输出 PWM同时并行完成：编码器解码、角度转速计算、CORDIC 正余弦求解。全程硬件流水线执行，延时远低于软件实现。

四、实验平台硬件搭建

4.1 主控 MPSoC 芯片

采用Intel Cyclone V 5CEBA4F23C7N MPSoC

  • 逻辑资源：49K LE
  • 系统时钟：50MHz
  • 双轴伺服仅占用32% 逻辑资源，余量极大，可平滑扩展 4 轴、6 轴、8 轴

同时工程上可完美兼容：Xilinx Zynq7020/7045、TI AM5728、AM62x、OMAPL138 等全系列 MPSoC/DSP+ARM+FPGA 平台。

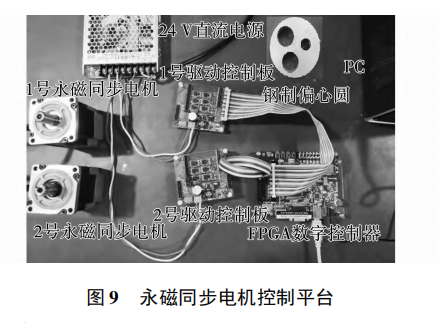

4.2 实验硬件组成

  • 伺服电机：200W 表贴式永磁同步电机
  • 供电：24V 直流电源
  • 外设：驱动板、电流采样电路、增量式光电编码器、钢制偏心圆负载
  • 上位机：PC 用于速度曲线观测、参数调试

4.3 关键控制参数

  • 电流环频率：100kHz
  • 速度环频率：25kHz
  • 支持轴数：2~8 轴可软件 + 硬件灵活配置

五、实测波形与性能结果

5.1 空载梯形速度响应

  • 1 号轴：600r/min → 1000r/min 梯形速度
  • 2 号轴：-600r/min → -200r/min 反向梯形速度

实测表现

  • 速度给定与反馈曲线几乎重合，滞后极小；
  • 稳态速度误差：1 号轴 0.25%，2 号轴 0.32%；
  • 双轴独立运行，互不干扰，同步性优异。

5.2 带负载动态响应

加载钢制偏心圆负载，给定 ±1000r/min 转速：

  • 动态响应时间：1 号轴 17.3ms，2 号轴 18.5ms；
  • 带载仅有小幅超调，快速收敛；
  • 稳态误差控制在 1.13%、1.35%；
  • 电流环跟随迅速，无明显震荡、延时极低。

5.3 方案核心优势总结

  1. 高集成：单片 MPSoC 替代多片 DSP+FPGA 分立方案，设备体积大幅缩小；
  2. 高实时：硬件电流环微秒级延时，适合高速高精伺服；
  3. 易扩展：2 轴、4 轴、6 轴、8 轴可通过主板资源与逻辑配置灵活裁剪；
  4. 易迭代：速度环、轨迹算法在软件层开发，不用改硬件逻辑即可升级；
  5. 工业级可靠：适配宽温、抗干扰、EMC、工业总线组网。

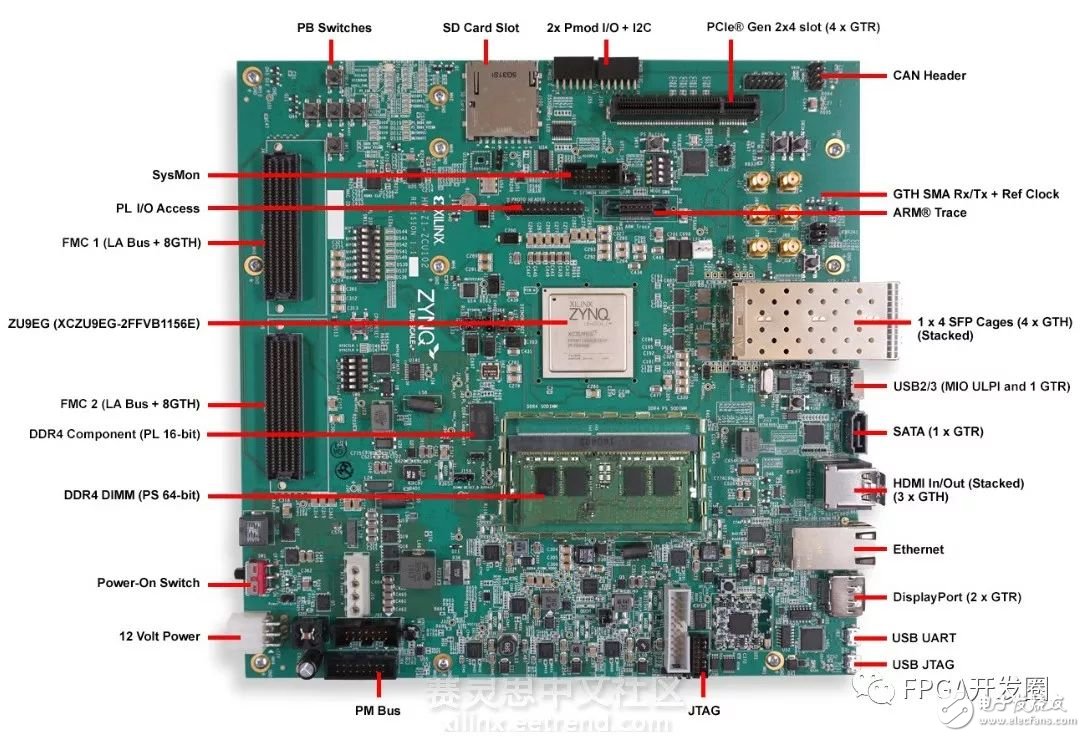

六、MPSoC 多轴伺服工业主板硬件适配要点

做运动控制、伺服设备的厂商，最大痛点是自研 MPSoC 主板周期长、底层驱动复杂、接口不匹配。

从工程落地角度，MPSoC 多轴伺服专用工业主板定制重点：

  1. 芯片选型定制基于 Zynq、Cyclone、TI AM5728/AM62x/OMAPL138 等，按需做核心板 + 底板架构，匹配 2~16 轴伺服控制。

  2. 接口按需定义预留差分编码器接口、高速 AD 电流采集、PWM 驱动接口、EtherCAT 千兆网、CAN-FD、RS485、多串口多网口。

  3. 资源与成本裁剪按轴数匹配 DDR、eMMC、FPGA 逻辑资源，不浪费硬件性能，控制整机成本。

  4. 工业级可靠性-40℃~+85℃宽温、抗震抗振、双电源冗余、EMC 电磁兼容，满足机床、机器人、轨道交通、电力行业规范。

  5. 软硬件一站式交付适配 Linux/RT-Linux/TI-RTOS 实时系统、底层驱动、多核通信框架，客户只需专注上层运动控制算法和应用逻辑，研发周期从 1~2 年压缩到 3 个月以内。

目前这类 MPSoC 异构主板已批量落地：六轴工业机器人、EtherCAT 运动控制器、数控机床、AGV 物流机器人、精密检测设备等多轴伺服场景。

七、结语

MPSoC 异构架构凭借软硬件协同分工、单芯片高集成、实时性强、可灵活拓展，已经成为多轴伺服驱动的主流技术路线。

把固定高实时算法放在 FPGA 硬件、复杂可迭代算法放在 ARM/DSP 软件，既保证了控制延时与同步精度，又保留了算法升级和参数灵活配置的能力。

对于工业自动化、运动控制、伺服设备厂商而言，基于成熟 MPSoC 工业主板做二次开发，是降成本、缩周期、提稳定性的最优选择。
