基于 MPSoC 的无人驾驶多传感器融合定位硬件平台设计与实现

一、引言

无人驾驶高精度定位是环境感知、路径规划、车辆运动控制的前置核心环节，定位精度与时序同步性能直接决定自动驾驶系统的可靠性与安全性。现阶段主流定位方案多采用多模块分离架构：多传感器数据采集依赖独立硬件板卡，定位解算与算法加速依托工控机、GPU 或高端 CPU 实现。

这种分离式架构存在诸多工程短板：多模块硬件互联造成系统集成度低、结构体积偏大；板间通信存在传输时延，难以实现多传感器微秒级时间同步；通用计算平台功耗偏高、发热量大，难以满足车载宽温、低功耗、车规级应用约束。

MPSoC 集成 ARM 处理器与可编程 FPGA 逻辑于单芯片，具备软硬件协同并行计算能力：FPGA 适合高精度时序控制、多传感器同步采集与算法硬件加速；ARM 擅长系统调度、数据融合与任务管理。基于 MPSoC 构建一体化定位硬件平台，可实现多传感器同步采集、时间基准建立、定位算法加速高度集成，是解决当前无人驾驶定位硬件瓶颈的有效技术路径。

本文依托多传感器定位理论与 MPSoC 异构架构特性，完成无人驾驶高精度定位硬件平台整体方案设计、电路模块化开发、嵌入式软件移植与功能性能测试，同时结合工业工程实践，探讨 MPSoC 无人驾驶定位主板的定制设计思路与工程落地要点，可为同类导航定位硬件开发提供参考。

二、无人驾驶多传感器定位总体方案

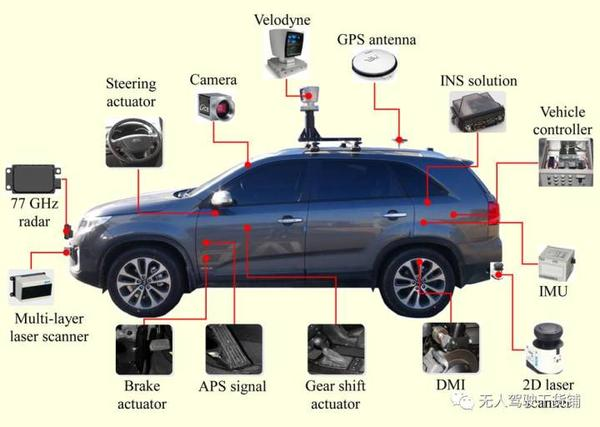

2.1 系统传感器组成

本定位系统采用GNSS+IMU + 三维激光雷达 + 车轮编码器多源融合架构，各传感器功能互补：

GNSS：提供全局绝对位置信息，输出 PPS 秒脉冲与 NEMA 授时数据，作为系统时间基准源头；
IMU 惯性测量单元：高频输出三轴加速度与角速度，弥补卫星信号遮挡场景下定位中断问题；
三维激光雷达：实时采集环境点云数据，通过地图匹配实现高精度相对定位；
车轮编码器：输出车轮转角脉冲，用于航迹推算与车辆运动状态校验。

多传感器时间同步与空间配准是融合定位的前提，只有保证各传感数据时序对齐，才能有效提升组合定位精度与鲁棒性。

2.2 MPSoC 异构任务划分

采用 PS（处理系统）与 PL（可编程逻辑）分工协作架构，遵循实时任务硬件化、复杂任务软件化设计原则：

**PL 端（FPGA）**搭建系统高精度时间基准，完成 GNSS PPS 脉冲解析、高稳晶振时钟校准；实现 IMU、编码器硬件同步采集，完成串口时序控制、数据缓存与 AXI 总线数据交互；承担定位相关算法流水线硬件加速。
**PS 端（ARM）**运行嵌入式 Linux 系统，负责任务调度、外设管理；实现激光雷达点云数据接收与解析、多传感器数据融合解算；完成上位机通信、参数配置与数据存储日志管理。

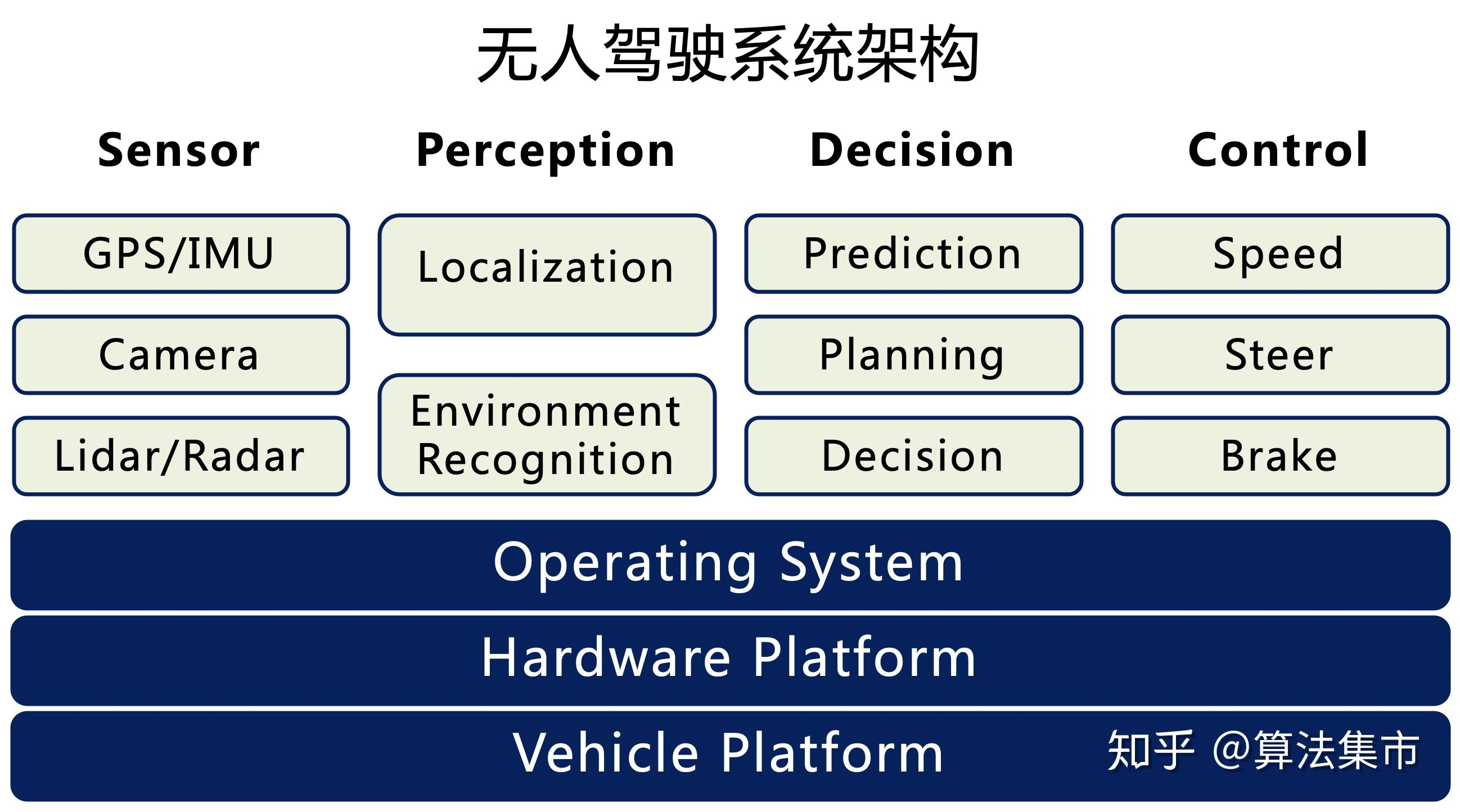

2.3 平台总体架构框图

整体采用传感器层→硬件接口层→MPSoC 异构处理层→应用解算层层级架构，所有传感信号经调理电路接入 MPSoC，由 PL 端完成同步授时与原始数据采集，PS 端完成算法解算与定位输出，架构紧凑、链路简洁，规避分立架构的时序延迟与电磁干扰问题。

三、硬件平台总体设计

3.1 主控芯片选型

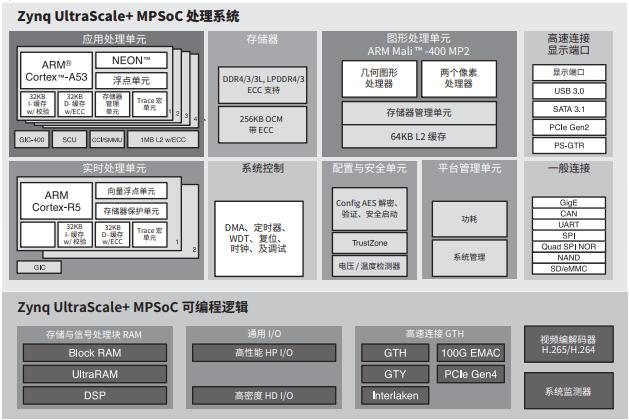

平台选用 Xilinx Zynq UltraScale + 系列 MPSoC 作为主控，同时兼容 Zynq7000、TI AM5728/AM62x 等工业级异构处理器。芯片集成多核 ARM A53 与 R5 实时处理核，搭载大容量可编程逻辑资源，原生支持 DDR4、千兆以太网、USB3.0、mSATA、高速串口等外设接口，工作温度覆盖 - 40℃~+85℃，满足车载与工业无人设备长期稳定运行要求。

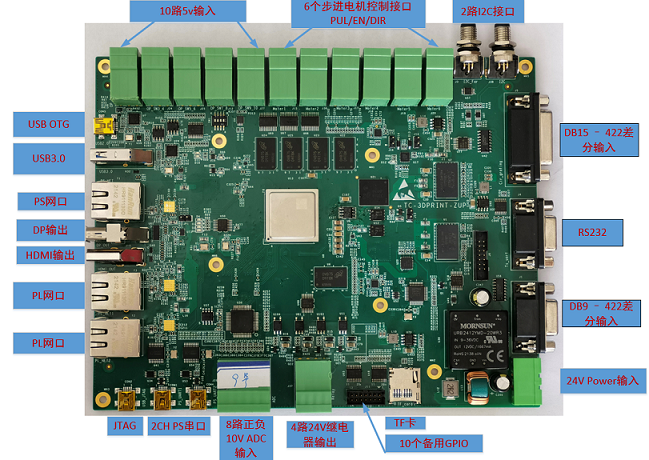

3.2 硬件模块化设计

硬件平台采用模块化分层设计，划分为五大功能单元：

主控最小系统模块包含 MPSoC 主控、DDR4 高速内存、eMMC 固态存储、配置电路、高稳晶振与实时时钟单元，为系统提供稳定运行基底与时钟基准。
传感器接口模块设计 IMU、GNSS、激光雷达、编码器专用信号调理电路，完成差分电平转换、信号整形、隔离防护，适配各传感器电气接口标准。
电源管理模块支持 20~36V 车载宽压输入，集成过压、欠压、反接保护电路，按照 MPSoC 上电时序设计多路 DC/DC 电压转换，输出 1.2V、1.8V、3.3V、5V 等稳定电压，保障各模块可靠上电。
高速通信与存储模块配置双千兆网口、USB3.0、mSATA、SD 卡等接口，满足激光点云大数据传输、系统镜像存储、定位日志记录需求。
调试扩展模块引出 JTAG 调试接口、串口调试口、状态指示灯与预留 GPIO 扩展引脚，便于硬件调试、固件升级与功能拓展。

3.3 高精度时间基准设计

系统采用GNSS PPS 脉冲 + 高稳晶振联合授时方案：利用 GNSS 长时授时稳定性、高稳晶振短期低漂移特性，在 PL 端构建微秒级时间计数器；正常工况下通过 PPS 脉冲实时校准本地时钟，卫星遮挡无 PPS 信号时，依靠高稳晶振维持系统时间基准。

针对不同传感器特性，分别采用主动同步、被动同步、授时同步三种模式： IMU 采用触发式主动同步，车轮编码器为脉冲被动同步，激光雷达采用 PPS 授时同步，实现全传感时序统一，时间同步精度可达微秒级。

四、核心电路模块设计

4.1 电源电路设计

电源电路采用分级防护与时序供电设计，前端加入 EMI 滤波与防反接保护，后端通过多通道电源芯片生成各路内核与外设电压。严格遵循 MPSoC 上电顺序，避免因上电紊乱导致芯片异常锁死，同时增加负载限流与温感防护，适配车载复杂电气环境。

4.2 传感器接口电路

IMU 采用 RS422 差分接口设计，通过电平转换芯片适配 FPGA IO 电平，保证长距离传输抗干扰能力；GNSS 预留串口与 PPS 双路独立接口，做电气隔离设计，避免授时信号畸变；车轮编码器差分脉冲经施密特触发器整形滤波，抑制高频干扰；激光雷达直连千兆 PHY 芯片，满足大带宽点云实时传输需求。

4.3 高速接口电路

千兆以太网采用工业级 PHY 器件，遵循 RGMII 布线规则，做阻抗匹配与等长走线，保证高速通信稳定性；DDR4 内存严格按照高速 PCB 设计规范，控制走线阻抗、长度与间距，保障大数据读写可靠性；mSATA 与 USB3.0 接口增加静电防护器件，提升工业环境适配能力。

五、嵌入式软件设计与移植

5.1 Linux 系统定制与移植

基于 Petalinux 开发环境，完成嵌入式 Linux 系统裁剪与定制配置。根据硬件外设资源适配设备树，配置内核驱动、文件系统与启动方式，支持 SD 卡、QSPI 闪存双启动模式。完成 PS 与 PL 通信协议配置，搭建多核任务调度框架，适配定位算法实时运行需求。

5.2 FPGA PL 端逻辑设计

采用 Verilog HDL 进行逻辑开发，主要实现：高精度时间基准计数与 PPS 脉冲校准逻辑；多传感器状态机时序采集；串口指令解析、FIFO 数据缓存；AXI 总线协议适配，实现 PL 向 PS 的高速数据传输。整体采用模块化状态机设计，逻辑资源占用合理，时序收敛性良好。

5.3 ARM PS 端应用软件设计

PS 端软件实现分层架构：底层为串口、网口、传感器驱动；中层为数据解析与时序对齐模块；上层为多传感器融合算法、定位解算、上位机交互与数据存储。软件采用多任务分时调度，保障定位任务实时性，同时支持参数在线配置与日志离线存储。

六、系统功能与性能测试

6.1 基础功能测试

搭建实验室静态测试平台，接入激光雷达、IMU、GNSS、车轮编码器完成整机联调。测试结果表明：各硬件接口工作正常，PS 与 PL 指令交互可靠，多传感器可同步上电、稳定采集原始数据，无丢包、无时序错乱现象，系统软硬件工作状态稳定。

6.2 时间同步精度测试

通过示波器对比 GNSS 标准 PPS 与系统本地时钟信号边沿偏差，正常卫星锁定工况下，时间同步误差控制在微秒级；无 GNSS 信号连续 4 小时工作状态下，系统累积时间误差小于 140μs，相对时序仍保持高精度，满足多传感器融合定位时序要求。

6.3 算法加速性能测试

以激光点云特征提取算法为测试对象，分别在本 MPSoC 平台、嵌入式 GPU 平台、桌面级 CPU 平台进行对比测试。结果表明：MPSoC 依托 FPGA 硬件流水线加速，运算效率接近桌面级 CPU，同时整机功耗远低于通用计算平台，具备低功耗、高算力的双重优势，适合无人设备嵌入式部署。

6.4 平台应用优势

高集成度：单 MPSoC 芯片整合采集、授时、解算、加速功能，省去多板卡分立设计，缩减设备体积；
高时序精度：微秒级多传感器时间同步，有效提升融合定位精度；
低功耗车规适配：异构架构算力按需调度，宽温抗干扰设计适配车载与户外无人场景；
软硬件可裁剪：PL 逻辑、PS 软件、外设接口均可按项目需求定制裁剪；
算法易迭代：定位算法部署于 ARM 端，无需改动硬件逻辑即可完成升级优化。

七、MPSoC 无人驾驶定位主板定制工程实践

从工程产业化角度，无人驾驶、AGV 巡检车、农机自动驾驶、电力巡检机器人等设备，均需要定制化 MPSoC 硬件平台支撑。依托多年工业主板开发经验，可基于 Zynq、TI、Intel 全系列 MPSoC 芯片，提供从方案评估、原理图 PCB、软硬件开发到批量生产的全流程定制服务。

芯片方案定制可根据定位精度、算力需求、成本预算，适配 Zynq 7000/UltraScale+、TI AM5728/AM62x 等异构平台，定制核心板与整板方案。
接口按需定制可定制激光雷达千兆口、IMU/GNSS 差分串口、编码器接口、CAN/RS485、5G 拓展、多路网口等专用外设，匹配不同传感与组网需求。
工业级可靠性设计支持 - 40℃~+85℃宽温、抗震三防、双电源冗余、EMC 电磁兼容设计，符合车载与工业控制安规标准。
软硬件一站式交付提供 Linux/Petalinux 系统移植、底层驱动开发、PL 逻辑设计、多传感器同步框架适配，客户可专注上层定位算法与应用开发，大幅缩短项目研发周期。

八、结语

本文基于 MPSoC 异构架构，完成无人驾驶多传感器融合定位硬件平台的方案设计、电路开发、软件移植与性能测试，解决了传统分立定位平台集成度低、时序同步差、功耗偏高的工程难题。利用 FPGA 高实时时序控制与 ARM 灵活算法调度的优势，实现多传感器微秒级同步采集与定位算法硬件加速，平台稳定性与精度均满足无人驾驶、智能导航设备应用需求。

随着自动驾驶与户外无人设备产业化推进，定制化 MPSoC 工业主板已成为硬件研发主流选择。标准化核心板 + 定制底板的开发模式，能够快速适配不同场景的多传感器定位需求，为无人设备硬件降本增效、缩短上市周期提供可靠支撑。
