电力设备RK3568/RK3576+FPGA，多系统混合部署Linux+RTOS RT-THREAD，强实时性

引言

在电力系统的继电保护装置中，实时性、可靠性和成本是决定产品竞争力的关键因素。随着边缘 AI 与工业计算的快速发展，单芯片异构平台（如 RK3568/RK3576）与轻量级实时操作系统（RTOS）相结合，已经成为实现高性能、低功耗、强实时性的最佳路径。本文围绕 RK3568/RK3576 + FPGA 的多系统混合部署方案，详细阐述 Linux + RT‑Thread 双系统在硬实时响应、系统隔离、环境适配以及成本控制四大维度的技术价值，帮助读者快速掌握该方案的实现思路与落地要点。

1. 微秒级硬实时响应——严守故障处置时限

RTOS 采用抢占式调度机制，将 中断延迟 与 任务切换 控制在微秒级，执行时间精准可预测，彻底规避纯 Linux 系统的调度延迟问题。在 RK3568 平台中，RTOS 绑定专属核心独立运行，专注电流电压采样、差动保护算法等核心保护任务，即便 Linux 侧承载协议通信、远程配置等非实时业务，仍能确保保护逻辑 20 ms 内闭环执行，实现故障毫秒级精准切除。

实现要点

CPU 亲和性：通过 task_setaffinity 将关键 RT‑Thread 任务固定在指定 Cortex‑A53 核上，避免与 Linux 任务争抢 CPU。

中断分配：将电流采样、ADC 转换等高优先级中断路由到 RTOS 核，使用 GIC（通用中断控制器）实现硬件抢占。

低延迟驱动：在 RT‑Thread BSP 中直接操作寄存器，省去 Linux 的抽象层，进一步压缩中断响应时间。

2. AMP 架构强隔离——保障保护核心无干扰

基于 RK3568 的 Linux + RTOS AMP（Asymmetric Multi‑Processing） 混合架构，实现双系统 内存、硬件资源独立分区管控。RTOS 专责出口跳闸、信号闭锁等安全攸关功能，Linux 负责人机交互、数据存储等非实时业务，二者通过核间高效通信实现数据交互，从架构层面隔绝非关键业务异常传导，避免进程抢占、内存泄漏导致的保护失效，大幅提升装置在强电磁干扰变电站场景的运行稳定性。

AMP 关键技术

共享内存区（SHM）：在 DDR 中预留固定大小的共享缓冲区，RTOS 与 Linux 通过轮询或信号量实现数据交换。

跨核中断（IPI）：利用 RK3568 的 IPI 机制，实现 RTOS 向 Linux 发送事件通知，或 Linux 向 RTOS 发送配置指令。

设备分离：ADC、PWM、GPIO 等关键外设在硬件层面通过多路复用或专用寄存器分配给 RTOS，Linux 只访问与业务无关的外设，降低资源竞争。

3. 精简高可靠内核——适配工业严苛运行环境

RTOS 内核小巧无冗余，支持快速启动与异常自愈，故障概率低、环境适应性强，完美匹配继电保护装置 7×24 小时 不间断运行需求。针对电力终端场景优化后，RTOS 可 直驱 ADC 采样、PWM 出口、GPIO 闭锁 等核心外设，减少中间层调用的稳定性损耗，搭配硬件看门狗联动、任务自检机制，实现装置在高低温、无人值守等严苛工业场景下的稳定运行。

可靠性实现细节

快速启动：RT‑Thread 采用静态任务创建，省去动态内存分配，启动时间通常在 100 ms 以内。

异常自愈：内核内置任务看门狗（Task Watchdog）和系统看门狗（Hardware Watchdog）联动，当任务卡死或异常跳转时自动复位。

外设直驱：在 BSP 中对 ADC、PWM、GPIO 进行裸金属（Bare‑Metal）驱动，避免 Linux 驱动层的调度与锁竞争。

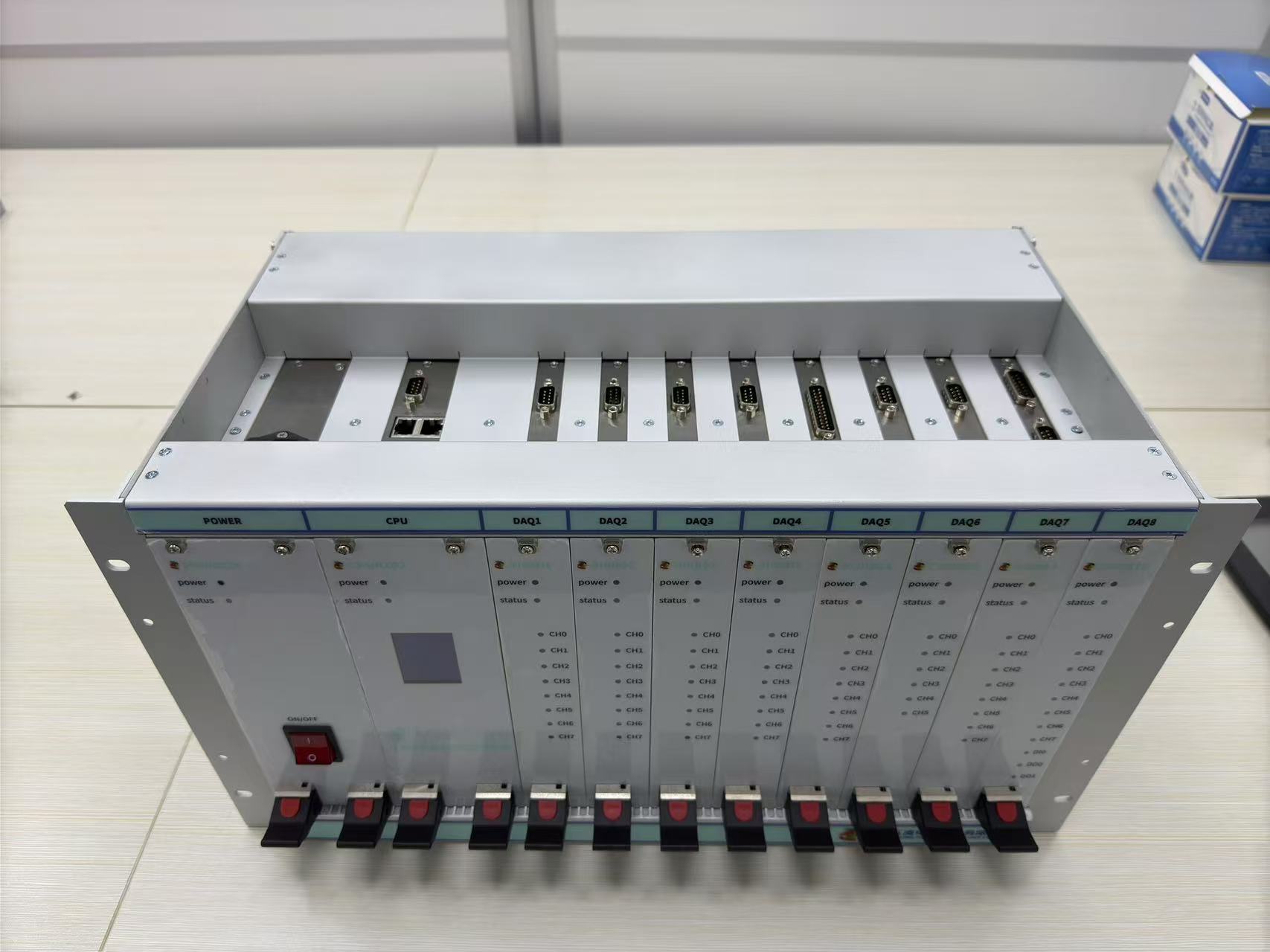

4. 单芯片部署——降本增效助力量产落地

依托 RK3568 多核异构能力，Linux+RTOS 双系统单芯片共存，一套硬件同时承载实时保护与智能业务，省去传统 “MCU+MPU” 双芯片方案的专用控制 MCU，简化硬件电路设计，降低元器件与功耗成本。同时标准化底层驱动与 BSP 包，大幅缩短研发调试周期，在保障保护性能的前提下，实现装置 高性能、高集成、低成本 的产品优势，适配配电自动化、智能开关柜等场景的规模化量产。

成本与研发优势

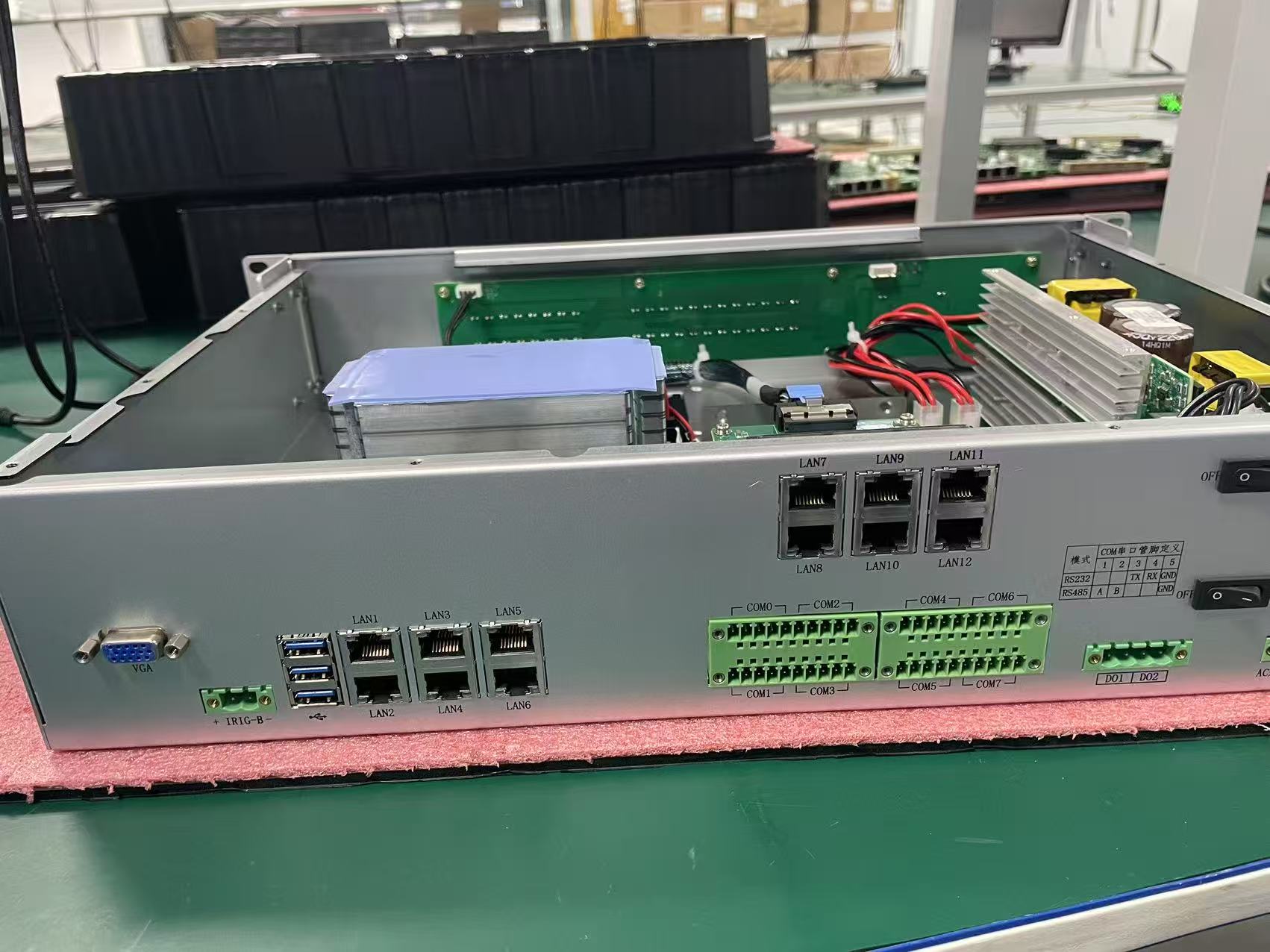

硬件简化：仅需一块 RK3568 主板 + 必要的 FPGA 加速卡，即可完成从信号采集到云端上报的全链路功能。

统一 BSP：RT‑Thread 与 Linux 共享同一套底层驱动（GPIO、UART、SPI），通过条件编译实现代码复用，降低维护成本。

快速迭代：RT‑Thread 社区提供完善的组件库（TCP/IP、文件系统、文件传输），配合 Linux 的完整网络栈，可在同一平台上快速实现新业务（如 AI 负荷预测）。

5. 实践建议与落地要点

硬件选型：在 RK3568/RK3576 上搭配低功耗 FPGA（如 Xilinx Artix‑7）用于高速采样或专用加密，确保时钟同步与数据完整性。
系统划分：明确实时任务（采样、保护算法、跳闸输出）归属 RT‑Thread，非实时业务（Web UI、远程升级、协议栈）归属 Linux，避免功能交叉导致资源争用。
通信机制：推荐使用共享内存 + 信号量 + IPI 组合，实现低延迟、确定性的跨核数据传输；对关键配置（如阈值、时间常数）采用 Linux 侧统一管理，RTOS 侧只读。
安全加固：在 RTOS 侧启用 MPU（Memory Protection Unit）保护关键代码段，在 Linux 侧使用 SELinux 或 AppArmor 限制进程权限，形成双层安全防护。
测试验证：采用硬件在环（HIL）仿真平台，对故障触发、抗干扰、温度循环进行长时间压力测试，确保 20 ms 内闭环响应在所有工况下均可达标。

结语

通过 RK3568/RK3576 + FPGA 的异构多核平台，结合 Linux + RT‑Thread 的 AMP 混合架构，能够在单芯片上实现硬实时保护与智能业务的无缝协同。微秒级的硬实时响应、强隔离的系统架构、精简可靠的 RTOS 内核以及单芯片降本的优势，为继电保护装置的国产化升级提供了坚实的技术支撑，也为电力行业的数字化、智能化转型打开了新的可能。希望本文的技术拆解与实践要点，能帮助研发团队快速落地并实现规模化生产。
